製品案内 products

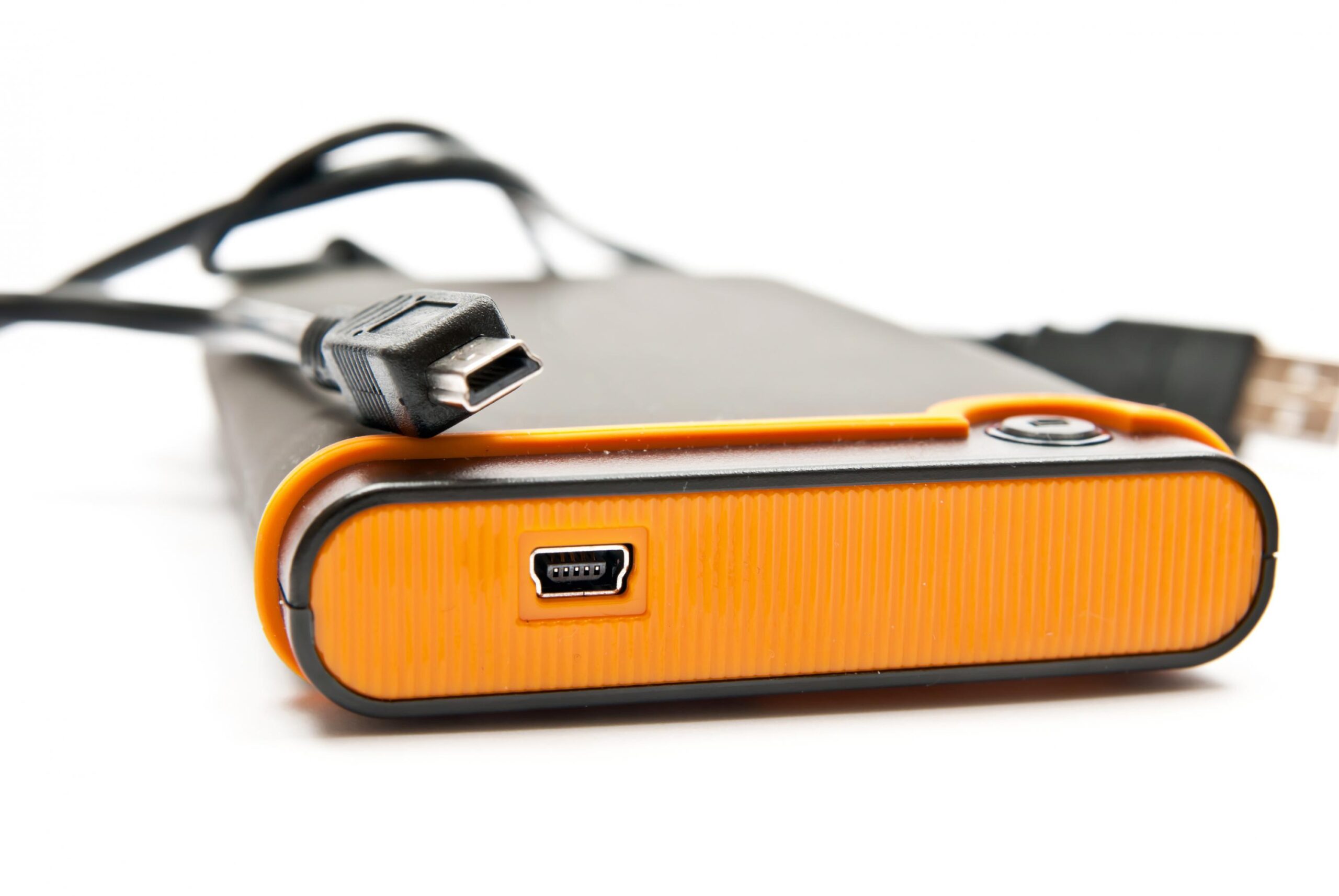

- 5ピン（ワンIDピン）0.8mmピッチ、スーパーミニコネクタ
- 実装スペースの削減
- 将来製造業におけるニーズのため、三つのバージョンがある
- 完全に現行のUSB2.0規格に準ずる
- ポータブルと携帯型デバイスに使用するUSBコネクタより小さくて軽い
詳細規格
- 絶縁抵抗
- 100MΩ
- 耐電圧
- 100V AC
- 接触定格電流
- 1.0A
- 離脱力
- Initial 7N minimum; After 3N minimum
- 挿抜寿命
- 5000 cycles
詳細規格
| Picture | Plug/Receptacle Type | Type | Orientation | Mount Type | Contact Footprint | Pin Counts | CH | Speed | Part No |
|---|---|---|---|---|---|---|---|---|---|
 |
Receptacle | B | Standard | Top Mount | SMT | 5 | 2 | 480Mbps | MNC20-5K5L10 |
 |
Receptacle | B | Standard | Top Mount | DIP | 5 | 1.95 | 480Mbps | MNC23-5K5H00 |
 |
Receptacle | B | Vertical | Top Mount | DIP | 5 | ― | 480Mbps | MNC29-5K5B00 |
 |
Receptacle | B | Standard | Top Mount | SMT | 5 | 2 | 480Mbps | MNC2Y-5K5P10 |
 |
Receptacle | B | Standard | Top Mount | SMT | 5 | 1.95 | 480Mbps | MNC40-5K5U1C |
